Каждый монтажник(ремонтник) обязан знать

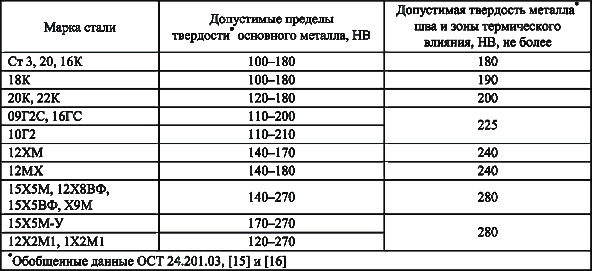

При монтаже, восстановлении и ремонте различных металлоконструкций трубопроводов и оборудования в документации часто прописываются такие требования: после термообработки обеспечить твердость поверхности (или сварочного шва) в пределах 140-240НВ Уважающий себя монтажник или ремонтник должен понимать, что это за показатель, от чего зависит и в каких технологиях нуждается
Что такое твердость металла, как и в каких единицах она измеряется
Всем понятно, что существуют мягкие цветные металлы (за исключением титана) и более твердые сплавы из железа. Наверное, читали как в древности кузнецы хранили секреты термообработки своих кованных мечей. Тогда для закалки горячего меча махали им на скаку лошади ,могли засунуть горячий меч в какого ни будь животного ,а то и раба божьего не пощадить. Сегодня -это технологические процессы термической обработки металлов с использованием специального оборудования с программным обеспечением.
Твердость металла в машиностроении принято измерять в основном двумя методами,названными по имени изобретателей твердомеров. Методы основаны на измерении отпечатков твердого металлического шарика или алмазного наконечника с определенной силой.
1. Твердость по Роквеллу обозначается “НR (А, В, С)”
2. Твердость по Бринеллю обозначается “HB”

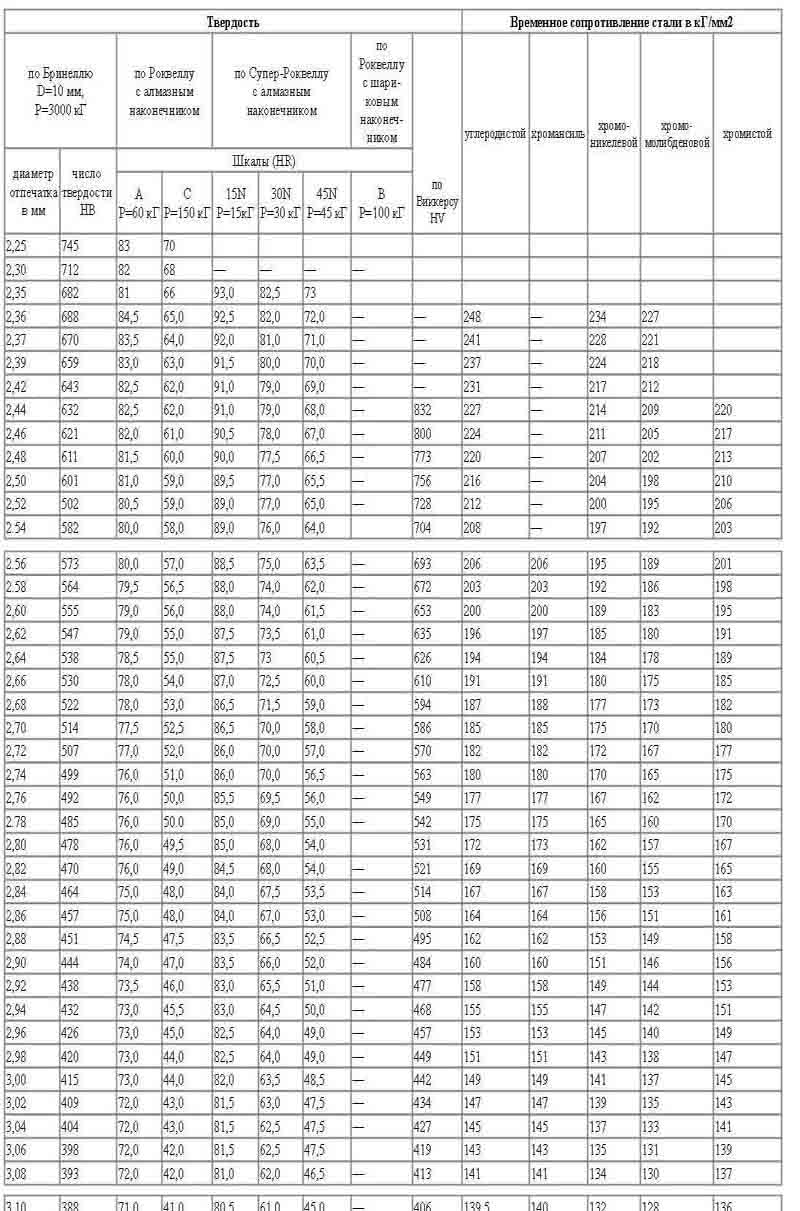

Точные замеры твердости проводят в лабораториях металла. На производстве сегодня используют мобильные электронные приборы определения твердости. Приборы работают по разным принципам (ультразвук, ударный шарик, лазер). К каждому такому прибору необходим определенный навык.
В моей практике бывали случаи, что разные дефектоскописты выдают совершенно разные цифры твердости. Мне как ремонтнику оборудования, приходилось искать истину делая собственноручные измерения собственным прибором.С заказчиком иногда сложно спорить (здесь как с Гаишниками)
В каких случаях и как обеспечивается необходимая определенная твердость металла
Наверняка вам знакомы такие определения плохого качества деталей: Сырой металл, зубья шестерни сырые, мягкие…Сварной стык твердый или мягкий. Твердость металла стальной детали или её верхнего рабочего слоя обеспечивается не только термообработкой но и присутствием в них углерода и легирующих элементов (хром, никель, марганец, вольфрам и т.д.). Твердость стали может изменяться от воздействия высоких температур(от 300°-1500°)- скорости её нагрева и охлаждения.

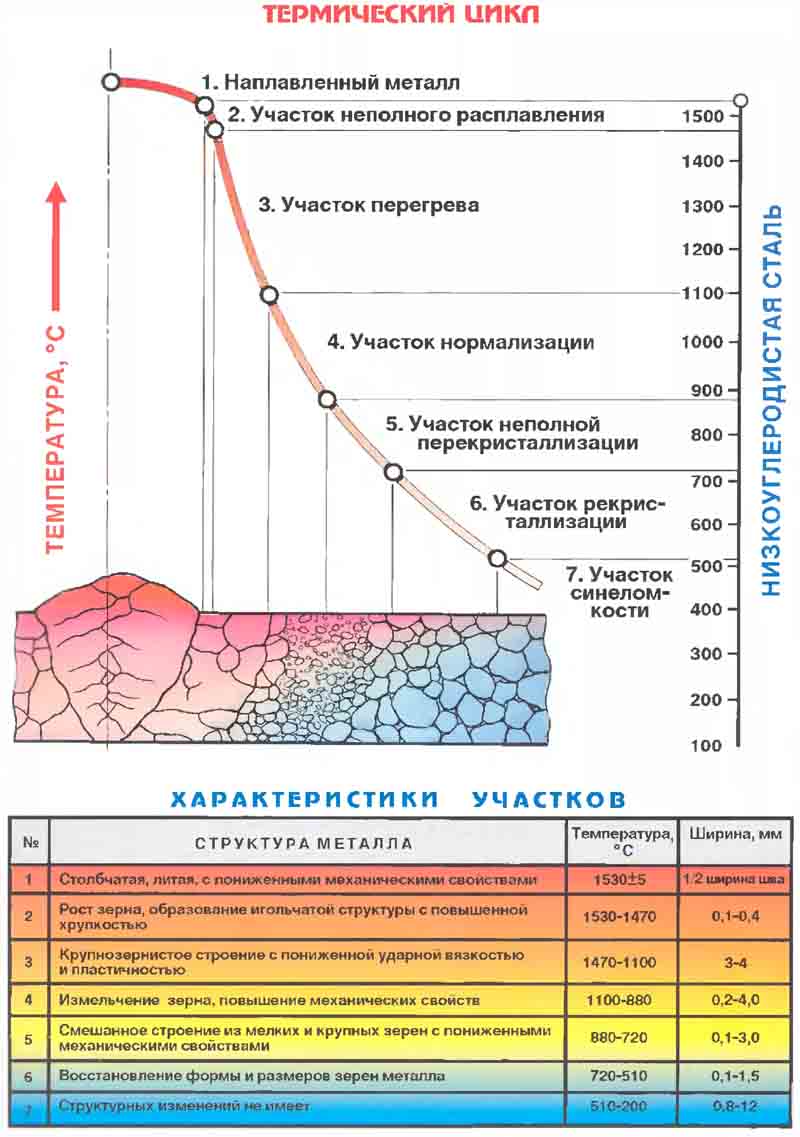

При сварке (особенно лигированных сталей) в околошовной зоне и в самом шве происходят изменения структуры металла.Что бы нормализовать сварной шов необходимо провести его термообработку.
Заданную твердость получают при таких операциях термической обработки;
Цементация (не от слова цемент, а от обозначения углерода “С” в таблице Менделеева) — это насыщение металла углеродом в какой-то среде для повышения твердости
Закалка
Отпуск
Отжиг
Нормализация
Обработку металла производят с разными скоростями нагрева, выдержки при определенных температурах и охлаждения в различных средах или на воздухе.
