Статическая балансировка ротора вентилятора дымососа, насоса, а может и пылесоса.

Опубликовано Эксперт в

Из практики опытного слесаря по ремонту вращающихся механизмов на ТЭЦ.

статическая балансировка

 Привет всем заинтересованным ремонтникам. Работаю в бригаде по ремонту дымососов и вентиляторов, а также электрофильтров на ТЭЦ. На станции более 10 лет, образование среднетехническое-техникум. Неоднократно предлагали перейти в мастера, но я знаю, что работа мастера не для меня, я привык больше руками и по конкретному делу. Если все будут руководить, кто будет грамотно работать головой и руками. Молодежь, после школы и армии нынче не хочет ни во что вникать-” пнул” пошел гайку закрутил,а не “пнул”опять смотрит в телефон.

Чему нас учит семья и школа?

В школе не учат  черчению, работе с мерительным инструментом. А в ПТУ сегодня непрестижно (Ни куда ни поступишь -пойдешь в ПТУ или на завод!) вот так и происходит — поступил мальчик за деньги в ВУЗ отмаялся за родительские бабки и пришел ко мне в слесаря “Д-Билл! С наивысшим образованием”

На таком позитиве перейдём к ротору дымососа. Ротор нашего дымососа, это большое колесо (диаметром 2,5 м и более) с лопатками для “загребания” газов и направления их в атмосферу через высокую трубу. На нашем дымососе производили ремонт шеек вала и этих самых лопаток; где подварили, где заменили, наплавили износостойкими электродами и, что получили в конце? А в результате вот что! Когда стали прокручивать вручную вал дымососа в собственных подшипниках он, вместе с рабочим колесом возвращался в одно положение, а в идеале должен  (при небольшом сдвиге рукой) остановиться в любой точке по кругу и не пытаться дернутся ни в одну, ни в другую сторону.

Что такое статический небаланс?

Вывод: колесо имеет статический дисбаланс(небаланс) и просит его уравновесить. Если мы не сделаем этого, то колесо будет подпрыгивать,иметь повышенную вибрацию на подшипниках. Любая вибрация, даже в пределах нормы, постепенно разрушает подшипники и весь механизм. Поэтому к балансировке нужно относится серьезно.

Статическая балансировка ротора в собственных подшипниках

Статический небаланс, при небольших оборотах механизма (до 500 об/мин)  устраняется просто, без применения измерительных приборов. Единственное ,что потребуется это весы, для взвешивания балансировочных грузов.

Итак, по порядку:

  1. Подшипники до проведения балансировки не стоит смазывать густой смазкой (типа солидол) а на места качения или вращения капнуть немного масла.(естественно не подсолнечного!)

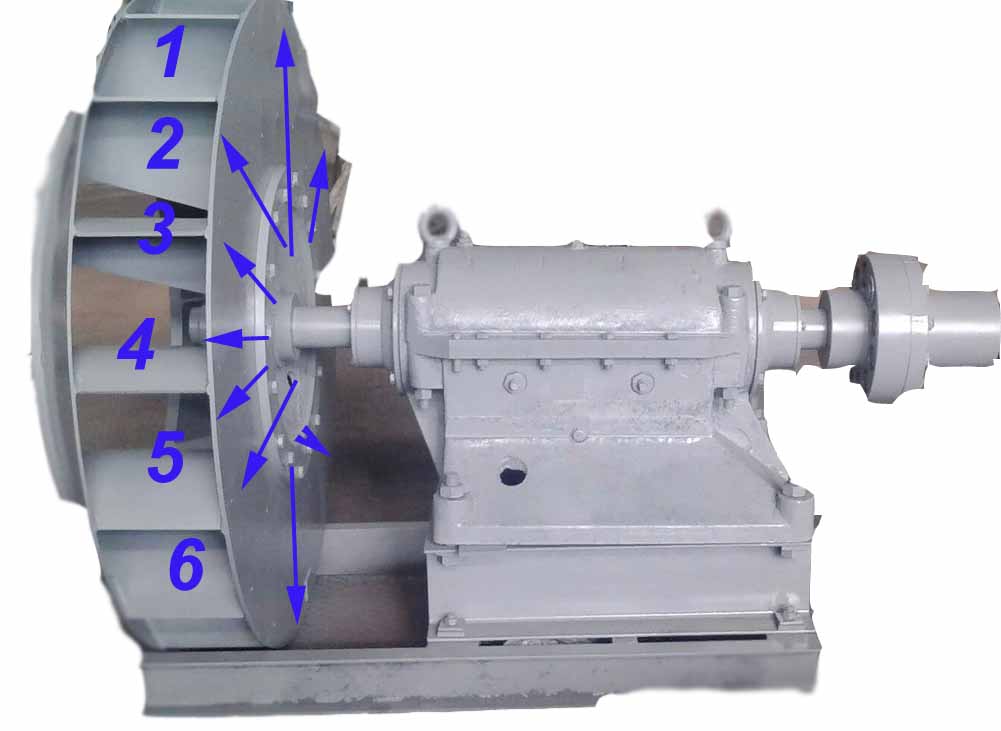

2. Нанести мелом или маркером номера или части рабочего колеса по окружности (в нашем случае размечаем 32 лопатки) статическая балансировка ротора дымососа -насоса пылесоса

Тихонько толкая рабочее колесо в низ или в верх определить его тяжелую сторону. К примеру, лопатка № 10 стремится вниз и останавливается в нижней точке.

4. Определяем, что напротив, в верхней части колеса, находится лопатка №25 — это и будет место крепления уравновешивающего груза, если мы хотим установить дополнительный груз.

5. Если хотим убрать лишний груз, точка уравновешивания будет находиться внизу на лопатке №10.

6. Вешаем приблизительно (методом научного тыка) груз на лопатку № 25. Груз можно прилепить на пластилин, на сварку или магнит — это как взыграет фантазия!

7. После того, как колесо стало равномерно останавливаться в любой точке после небольшого усилия руки- взвешиваем установленный  на лопатку №25 груз. Допустим вес груза составил 200 грамм.

Подбираем металлическую пластину весом 200 грамм и привариваем её на оси лопатки №10. Конкретное место установки грузов указывается в технической документации механизма,обычно это крайние диски колеса.

9. Если требуется удалить лишний груз, то  с помощью болгарки или газовой резки удаляем часть металла с оси лопатки №10.

10. Опять же методом тыка, доводим вращение ротора до идеала.

11. Еще есть правило: убрать все старые груза, установленные в прошлые ремонты. Только после этого приступать к балансировке ротора!

Если все сделали верно, то механизм будет работать как часики. (при условии, что все операции сборки то же в идеале)

Если же при перепуске появилась повышенная вибрация,то необходимо провести динамическую балансировку на работающем механизме,но это уже другая история.
