Наши руки не для скуки…
Наша контора специализируется на ремонтах оборудования предприятий энергетики. Проводим ремонты, реконструкции котлов и трубопроводов на различных котлах и турбинах ТЭЦ. Специалистам по ремонту трубопроводов известно что, часто при ремонте требуется сопутствующий подогрев и термообработка сварных стыков. Я писал ранее в своих статьях, какое оборудование приобретать для этих целей.
Что имеем и храним
Ранее фирма купила одну установку индукционного нагрева и установку радиационного нагрева на 100 кВт. Удовольствие обошлось не в один миллион, заработанных непосильным трудом, рублей. Куда деваться, работы по термообработке дешевые, но в общем процессе ремонта необходимые. Установки универсальные, но довольно габаритные, тяжелые.
Настроить такую машину на рабочее место в цехе, с применением мостовых кранов требует времени и человеческих ресурсов, а за любые ресурсы необходимо платить. Установка и настройка такой машины обходится нам как минимум 20 человеко-часов. Если работы по термообработке объёмные, то аппарат оправдывает себя. Но когда необходимо подогреть и “оттермить” пару стыков на 200 мм диаметром-это прямые убытки.
Что хотим получить в итоге
Меня давно терзали мысли -за, что мы платим, покупая такое дорогое оборудование? Особенно когда применяем радиационный нагрев с помощью ТЭНОВ. Это же простой сварочный трансформатор с системой программирования и управления. Заказывая сварочное и прочее профессиональное оборудование, я знаю сколько такое оборудование стоит по отдельности. Производители установок, собрав вместе сварочный аппарат и компьютер, получают прибыль в 400%! Такие агрегаты не требуют Аттестации в НАКС и особо не регламентированы документами в области промышленной безопасности.
В общем давно крутилась идея сделать мобильный агрегат для небольших работ по термообработке из подручных средств. Подручные средства это:
- Сварочный инвертор на 300 А -380 вольт.
- Нагреватели (коврики) для радиационной термообработки.
- Система программирования и записи режимов термообработки с возможностью записи на флэш.
- Силовые ,термопарные, сварочные провода и разъёмы.
Что получили в итоге
В принципе на предприятии все имеется, проблема только в выборе регистратора программирования и записи. Выбор, естественно из китайского или отечественного российского оборудования. Остановился на российском производителе “Термодат 16Е” одноканальный программируемый регистратор с возможностью записи на флэш и подключения к компьютеру. Почему отечественный?
- Знакомая сертифицированная надежная модель, применяется на наших многоканальных установках термообработки.
- Бесплатное программное обеспечения на русском языке.
- Цена вопроса 28000 рублей.

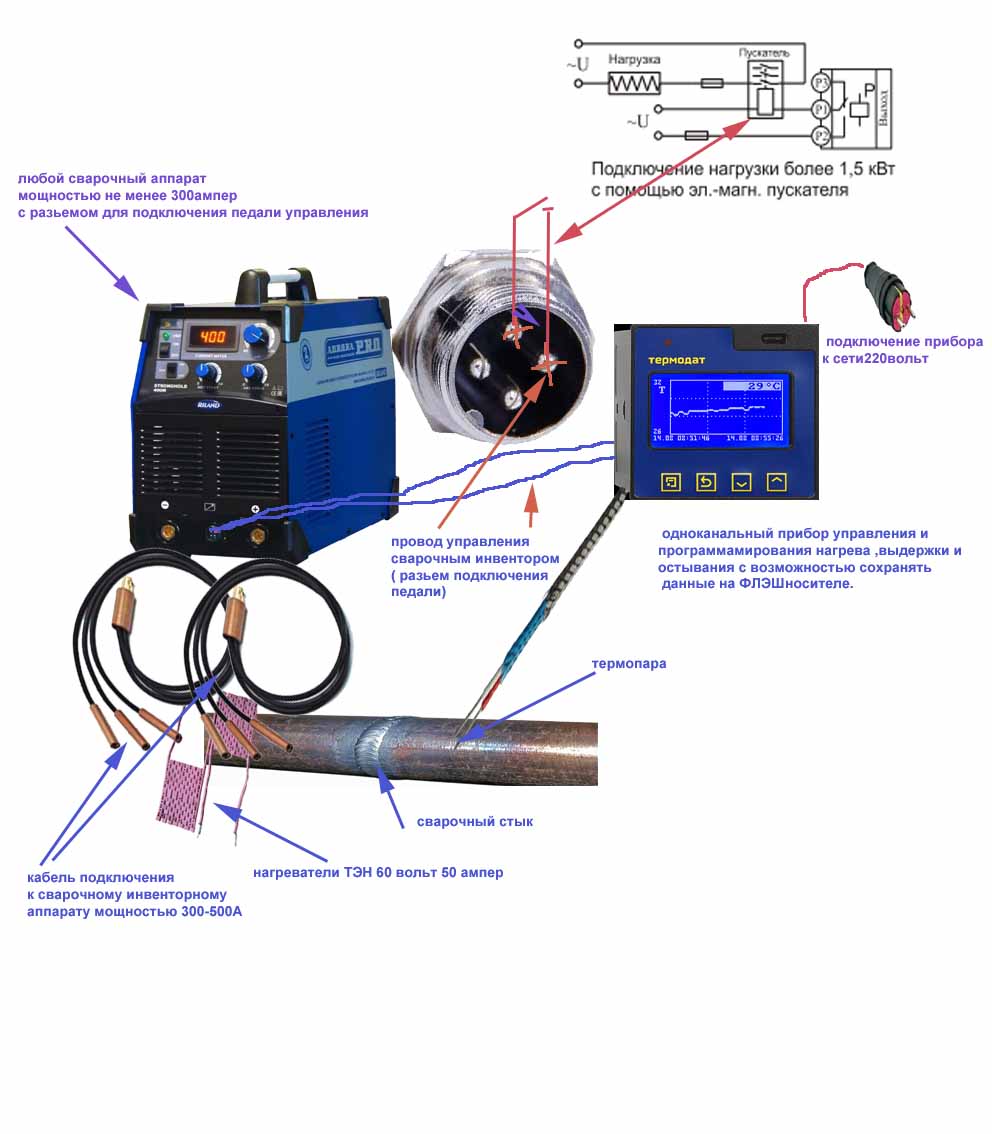

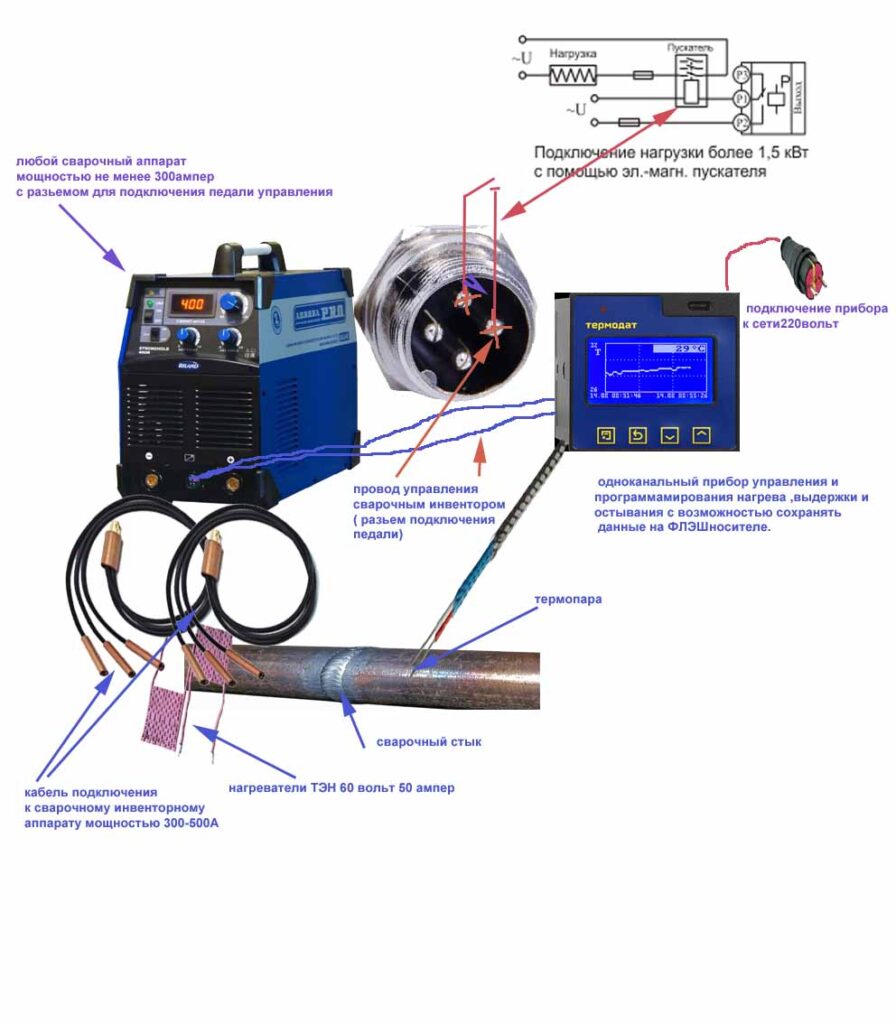

В общем купили, собрали проверили-все работает. При настройке такого аппарата уходит минимум времени и человеческих ресурсов.
В процессе настройке особых проблем не было.
Нагреватели (коврики 60 вольт) подключили через сварочные кабели к выходам сварочного аппарата.
Термопару подключили к регистратору.
Регистратор подключили к сети 220 вольт.
Управляющие два провода от регистратора подключили к контактам для педали сварочного аппарата (два контакта, при замыкании включают нагрузку сварочного аппарата.
Сварочный аппарат “ Аврора 315”- как обычно к сети 380вольт.
Настроили режимы термообработки и вперед к победе коммунизма!
Таким образом, если сегодня нам необходимо подогреть стык и произвести термообработку паре стыков до 250 мм диаметром, мы не убиваем время на настройку плохо транспортабельного оборудования, а на ручках подносим самодельное устройство.
Подводные камни при сборке
Необходимо знать, что нагрузка на один коврик составляет 50А (по паспорту). Наш сварочный аппарат выдает 315 ампер сварочного тока. Получается на него можно без особых перегрузок повесить 6 ковриков(ТЭНов). Чем мощнее аппарат, тем больше ковриков.
Цена такого устройства в сборе со сварочным инвертором, проводами и ковриками, составила 70000 рублей. При чем сварочный аппарат можно использовать отдельно, по назначению. Графики работы термоустановки скачиваются на флэшку и с помощью бесплатной программы, предоставляемой на сайте, прикладываются к отчетной документации.
Хотите экономить время и деньги фирмы -пробуйте, хотите не заморачиваться и купить подобную мобильную установку-выложите не менее полумиллиона рублей.
Нашел что у Авроры рабочее напряжение 22,6 — 30 В. ПВ 60%. Как на нем работать? Ковры 60В не нагреются, аппарат при максимальном токе будет периодически отключаться.
Игорь,для уверенности замерьте напряжение на инверторе. Существуют коврики и на 30,60,80…220 вольт.(под заказ,я заказал себе на 60 вольт.Коврик примерно по потреблению не более 50 ампер.При мощности 250 А можно смело зацепить 4 коврика(будет ПВ60%).Мощность выставляется на полную-возьмет сколько надо по нагрузке.На аппарат Аврора 300А- 380 вольт цепляю не более 4-х ковриков. Пробовали коврики на 80 вольт-дотягивают до 350 градусов, если не требуется высокая температура ,то можно греть ковриками большего напряжения.
какой вольтаж нагревателя? ПВ аппарата?
